这个强劲电蚊拍 升压电路如何？7kv

fanyang95

这个电蚊拍 升压电路如何？7kv

看介绍：

商品简介:
该商品为  ****  电蚊拍的配件，是内部采用环氧树脂封装的一体化高压发生器。经升压电路在双层电网间产生7kV左右的高压电(电流小于10微安，对人畜无害)，拉弧距离约4mm，两电网间的静电场有较强的吸附力,当蚊蝇等害虫接近电网时，产生的短路电流随即将其电毙；产生高电压时还能释放一定量的负氧离子，既可杀菌消毒，又能净化空气。

4mm就拉弧的话，，，装在不论是单层还是3层电蚊拍里  都无法工作吧？  我感觉2极线间的距离都可能小于4mm吧，，，那不是一开开关就开始拉弧了？

zhongli_1978

去年入了这个模块，上周改装了一个.如果是用3层的电蚊拍，建议降压，俺使用了个1117-3.3 否则4v的锂电接通后网间空气击穿，黑暗中能看到好多电弧。
不会弹开蚊子，据说有吸入能力,暂时没太大感觉，一直按着可以直到蚊子烧成灰，最终效果好像比较好，就是没有锂电改的电蚊拍刷，因为拍上蚊子没有噼噼啪啪
的响声

yuyuxi

fanyang95 发表于 2014-5-15 14:12
厂家为了怕电路本盗版，，，环氧树脂灌死了，，，，不过也大大增加寿命了，，，毕竟电蚊拍是挥动碰撞的用具 ...

PM下购买地址，谢谢

fanyang95

zhongli_1978 发表于 2014-5-15 14:24
去年入了这个模块，上周改装了一个.如果是用3层的电蚊拍，建议降压，俺使用了个1117-3.3 否则4v的锂电接通 ...

看评论  有人接入6v的铅酸  也在用啊

不知何故

回家量一下已有的单层电蚊拍 线与线之间的距离

fanyang95

厂家为了怕电路本盗版，，，环氧树脂灌死了，，，，不过也大大增加寿命了，，，毕竟电蚊拍是挥动碰撞的用具

whseen

fanyang95 发表于 2014-5-15 14:12
厂家为了怕电路本盗版，，，环氧树脂灌死了，，，，不过也大大增加寿命了，，，毕竟电蚊拍是挥动碰撞的用具 ...

不是这原因的，主要是防止高压击穿的必须加环氧树脂绝缘。

fanyang95

9元一个  贵了点，，，毕竟10元都能买到成品电蚊拍了

可能这个升压高吧

fanyang95

zhongli_1978 发表于 2014-5-15 14:24
去年入了这个模块，上周改装了一个.如果是用3层的电蚊拍，建议降压，俺使用了个1117-3.3 否则4v的锂电接通 ...

偶买的单层电蚊拍，，，用手机电板改装供电的

在焚烧一个长腿墙壁蜘蛛时，，按开关时间长了点，可能那只蜘蛛肚子太大太肥了，，，，，，滴滴滴  3声后，，电蚊拍再也不升压了，，，挂了

此时蜘蛛还没有焚烧完毕呢

郁闷

zhongli_1978

蜘蛛没烧过，大的绿头苍蝇烧过，挺好啊，感觉这个用来烧那种一群蚊子在一起，一怕下去会沾个30-40个蚊子会比较爽。这个连击效果不错，电流好像也很强，关键是不弹
6v应该把吧，我刚开始直接接锂电，电蚊拍网间有多处露电现象。当然，直接拉火花估计能接6v，至少4.2v是可行的

fanyang95

买了2个  把挂了的那个电蚊拍  恢复生命吧

nnd，2个24元，，，，都能买2个成品3层电蚊拍了，，


哎，，，diy是昂贵的

dadage

没用，电蚊拍的两个金属网间距不够，装上去就打火了，电池也一会儿就用完。。。

fanyang95

dadage 发表于 2014-5-15 15:14
没用，电蚊拍的两个金属网间距不够，装上去就打火了，电池也一会儿就用完。。。 ...

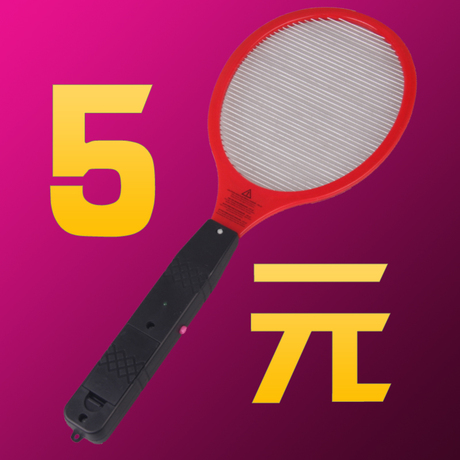

偶的是这种单层电蚊拍，，，，

反正坏了一个了，，，就用这个7kv的修修看


登录/注册后可看大图

dadage

fanyang95 发表于 2014-5-15 15:22
偶的是这种单层电蚊拍，，，，

反正坏了一个了，，，就用这个7kv的修修看

折腾无底线，玩吧。。。玩好了谈体会。。。

maxenvy

我去，大杀器？

fanyang95

自制电蚊拍

    电蚊拍电路及工作原理

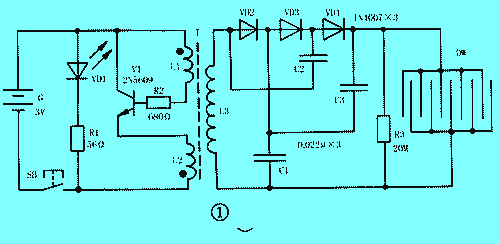

　　电蚊拍的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成。
　　当按下电源开关SB时，由三极管VT和变压器T构成的高频振荡器通电工作，把3V直流电变成18kHz左右的高频交流电，经T升压到约500V（L3两端实测），再经二极管VD2～VD4、电容器C1～C3三倍压整流升高到1500V左右，加到蚊拍的金属网DW上。当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧杀灼或击晕、击毙。
电蚊拍电路
　　电路中，发光二极管VD1和限流电阻器R1构成指示灯电路，用来指示电路通断状态及显示电池电能的耗损情况。
　　元器件选择
　　晶体管VT选用2N5609型硅NPN中功率三极管，亦可用8050、9013型等常用三极管代替。VD1用φ3mm红色发光二极管，VD2～VD4用1N4007型硅整流二极管。
　　R1～R3均用RTX-1/8W型碳膜电阻器。C1～C3一律用CL11-630V型涤纶电容器，SB用6mm×6mm立式微型轻触开关。G用5号干电池两节串联（配塑料电池架）而成，电压3V。
　　高频变压器T须自制：选用2E19型铁氧体磁芯及配套塑料骨架，L1用φ0.22mm漆包线绕22匝，L2用同号线绕8匝，L3用φ0.08mm漆包线绕1400匝左右。注意图中黑点为同名端，头尾顺序绕，绕组间垫一、二层薄绝缘纸。
三、制作与使用

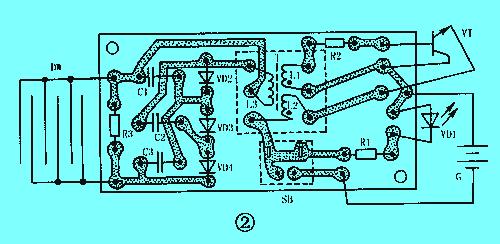

　　图2所示为该电蚊拍的印制电路板焊接图。印制电路板最好采用环氧基质单面铜箔板制作，实际尺寸约为56mm×28mm。

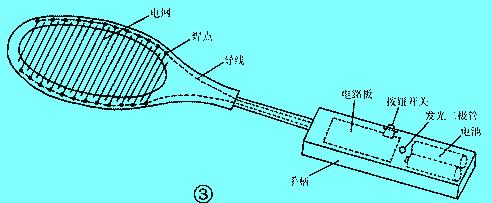

整个电蚊拍可用旧的非金属羽毛球拍作骨架组装。拆掉羽毛球拍上原有的网线和手柄，按图3所示用φ1mm左右镀锌铁丝在球拍上平行布线，间距不大于 4mm。两组网线可有意布在不同平面上，这样可避免因人手误碰网线而发生的电击现象，但对电击蚊蝇效果无影响。另用180mm×35mm×20mm塑料盒或φ35mm×180mm硬塑料管加工制成手柄，将电路板、电池架装入，并在合适位置处开孔固定按钮开关SB和发光二极管VD1。最后用热熔胶固定网拍，把网拍两电极引线焊在电路板上R3两端即成。只要焊装正确无误，无须任何调试便可投入使用。
　使用时，手握网拍把柄，按下按钮开关，像使用普通蚊蝇拍一样挥拍，让网面触及飞动的蚊子（或苍蝇、飞蛾），即可迅速将其击毙。该电蚊拍耗电省，工作电流实测约120mA左右，每换一次新电池可使用数月。由于其输出功率有限（瞬间短路电流实测≤1.5mA），故对人及宠物绝对安全。当人体不慎触及网面时，仅会发生局部短暂麻刺。但注意不要在严禁烟火的场所或水中使用。当网面上粘有残余虫骸时，可用毛刷清除或直接抖落，勿用湿布或水擦洗，必要时可用棉花浸酒精清擦。


登录/注册后可看大图


登录/注册后可看大图


登录/注册后可看大图

cnit

我的是单网改这个，和以前差不多，唯一优点就是一直能输出高压，电了一只蚊子后不清洁的情况下还能再电第二只第三只。。。。

缺点是块头大了点不好安装，如果要电源指示灯还得加电阻和二极管，高压输出没想象中厉害，蚊子电中后也就是一直燃直至变碳，想象中是一电中蚊子蚊子四马分尸，一个小火球，啪，轰。。。

RP周

这个还真没玩过。。。。。。

starsword

电蚊拍也折腾过几次，太麻烦。。。现在坏了直接买新的，反正也不贵

wlbx

严重怀疑它的真正用途。
另外我觉得设计不合理，应该专门有控制极。很多微动开关可通过的电流很小。
